28块多屏中空被送到国家玻璃质量监督检验中心(以下简称:国检中心)的“高温炉”里,经过一年四季5个气候循环的破坏性磨厉,寿命由原来的50年增至75年,成为目前国内首家玻璃“寿星”。按GB/T8484-2008《被动房透明部分用玻璃(Jc/T2450-2018)》标准对多屏中空做的传热系数检测,k值达0.56,连同检验的其它各项光学数据,均符合被动房玻璃在严寒地区的应用标准。

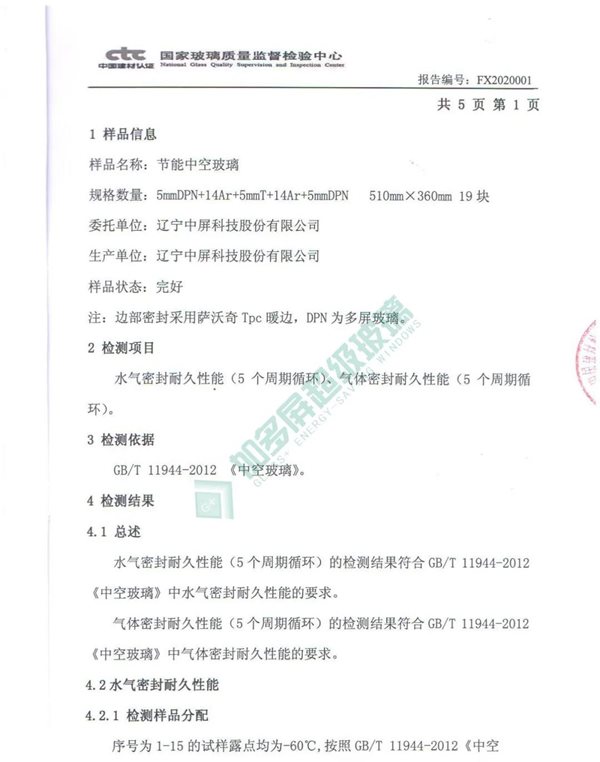

多屏中空作为加多屏核心产品,是近年成为门窗业黑马,尤其在阳光房、被动房领域的应用,倍受用户的青睐。2018年年初加多屏实施品牌战略大升级,拿出28片2个大小不同规格的多屏中空样片(样品厚度/结构:5DPN+14Ar+5T+14Ar+5DPN),报送到国检中心主动接受两项“大考”。

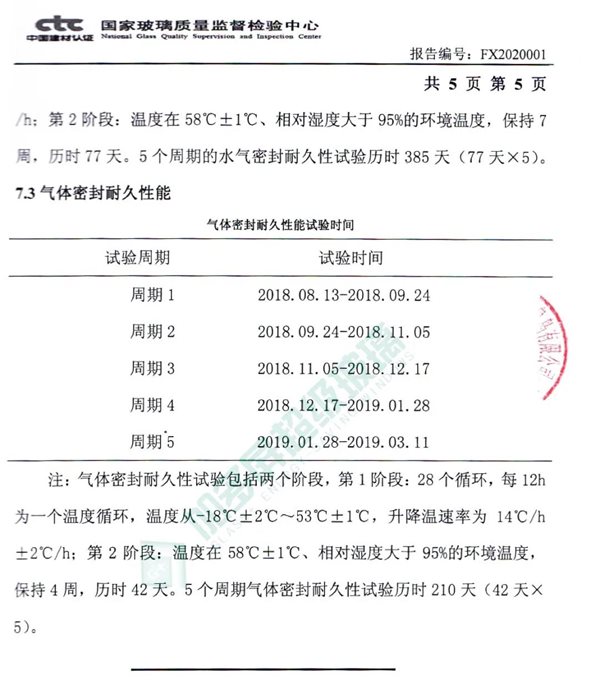

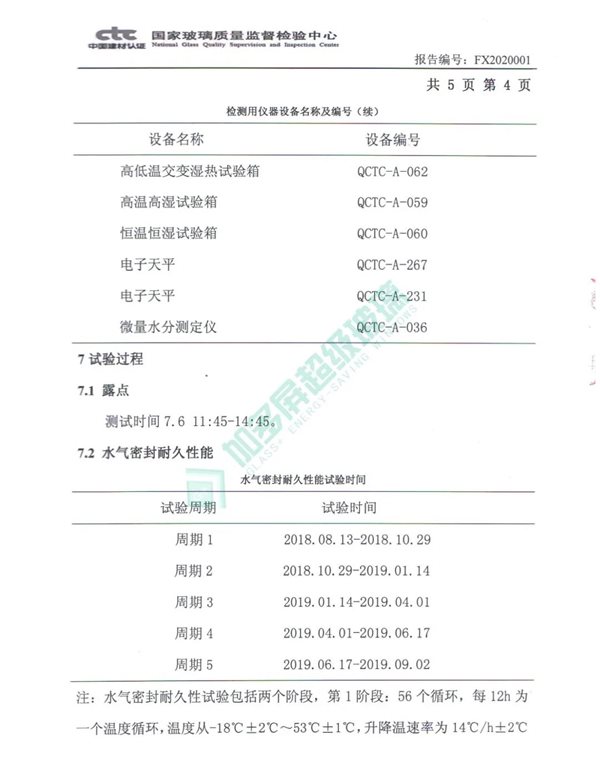

国检中心对多屏中空的5个气候循环检验,是在实验室摸拟自然界四季恶劣环境进行的,其流程繁琐、要求严厉、时间冗长。以水密封耐久性为例,分两个阶段:第一阶段要做56个循环,每12个小时为一个温度循环,这其中把样品放到实验箱里,温度从-18℃±2℃~53℃±1℃,升降温速率为14℃/h±2℃/h;第二阶段,把样品放在58℃±1℃温度下,从白天到晚上不停的喷水雾,然后放到露点仪冷却到零下60℃,看结不结雾,最后还要放在紫外线下照射,看密封胶是否有蠕变。按程序进行1个水密封耐久性能需用77天,5个共用了385天;1个气密封耐久性能需用42天,5个共用了201天。据悉:中空玻璃通过1个气候循环检验,寿命可达到15年,多屏中空通过了5个气候循环,寿命可达75年,创中空玻璃寿命之最。

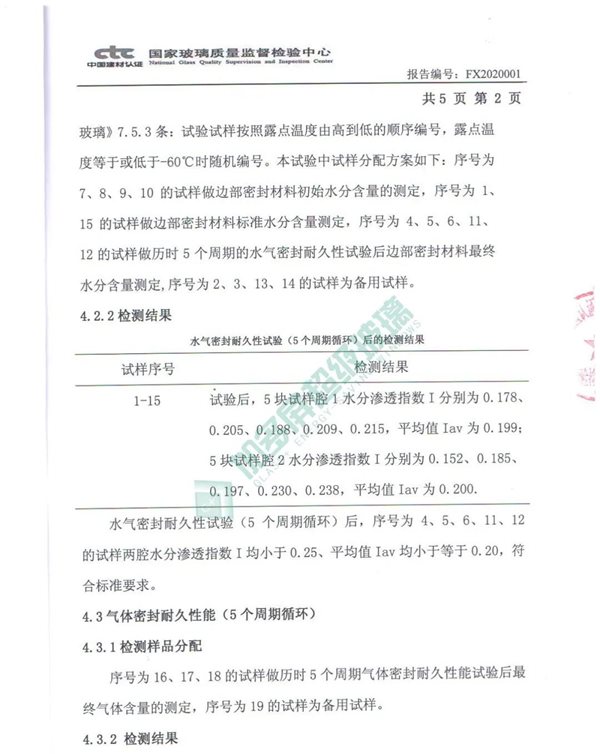

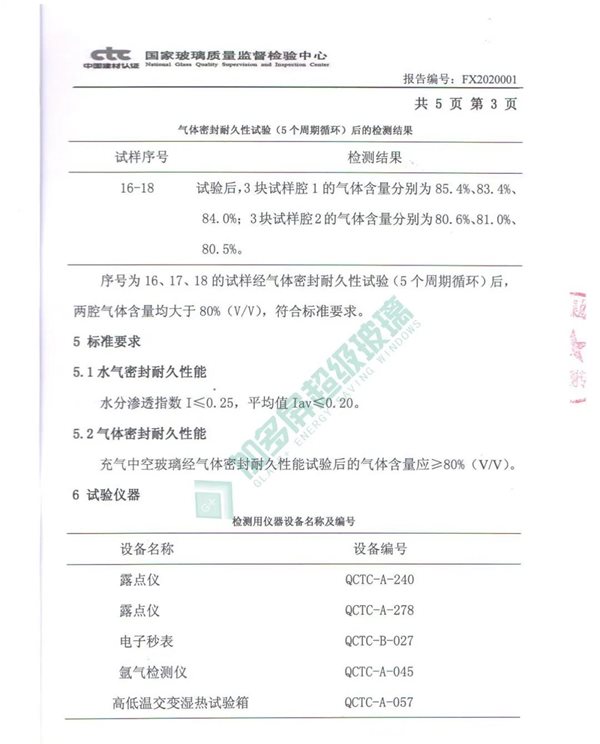

对于多屏中空传热系数等做的检测,国检中心检测报告给出的检测结论:“经检测,多屏中空尺寸偏差、外观质量、露点、耐紫外线辐照性能、初始气体含量、气体密封耐久性能、水气密封耐久性能符合GB/T11944-2010《中空玻璃》标准中的要求。其K值为0.56,露点为-60℃,可见光透射比(0.69)、太阳红外热能总透射比(0.49)、太阳能总透射比(0.49)、光热比(1.41)的测试,符合被动房玻璃在严寒地区标准。”本次报检的DPN多屏玻璃边部密封采用的是该公司产品生产的萨沃奇tpc暖边。
关于k值和光学数据等详细的检测报告,请联系公司人员查阅。
